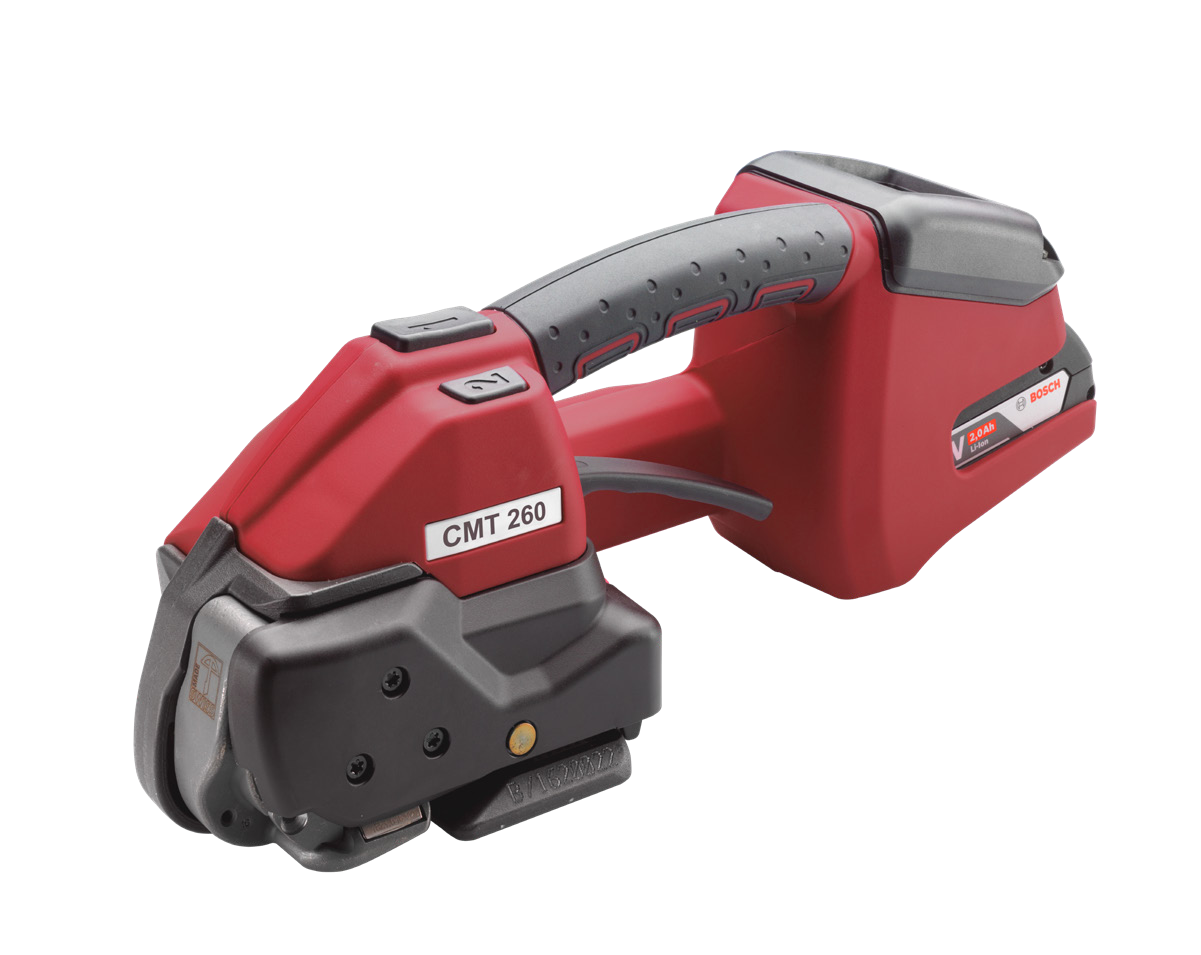

Cyklop CMT 260. Katalog części i serwis
Cyklop CMT 260Katalog części i serwis
Znajdź element po numerze OEM, nazwie lub rysunku. Sprawdź jego miejsce w urządzeniu i przygotuj zapytanie o dobór oraz dostawę.
PP / PET · AKUMULATOR 18 VKatalog części dotyczy CMT 260 od numeru B/17042000. Do potwierdzenia doboru potrzebne są dane maszyny i konfiguracji. Cena, wykonanie części, dostępność i termin dostawy są ustalane w ofercie.
Znajdź właściwy element
Numer OEM, polska nazwa, nazwa oryginalna lub pozycja na rysunku.
| Poz. | Część | Numer OEM | Grupa | W katalogu* | Zapytanie |
|---|---|---|---|---|---|
| Base plate complete incl. 29,30 | 1832.011.284 | Obudowa i osłony | 1 | ||
| Slide bearing · Ø10/12x10 | 1935.510.100 | Łożyska i elementy mechaniczne | 4 | ||
| Tooth plate | 1832.022.109 | Napinanie taśmy | 1 | ||
| Set screw | 1832.022.055 | Łożyska i elementy mechaniczne | 1 | ||
| Bevel wheel with pinion · 15/32Zalecana wg katalogu | 1821.061.034 | Napęd i przekładnia | 1 | ||
| Drawn cup roller clutch · Ø10/14x22 | 1926.502.100 | Napęd i przekładnia | 1 | ||
| Ball bearing · Ø15/28x7 | 1930.190.154 | Łożyska i elementy mechaniczne | 1 | ||
| Ball bearing · Ø35/47x7 | 1930.180.356 | Łożyska i elementy mechaniczne | 3 | ||
| Blocking gear | 1832.039.211 | Napęd i przekładnia | 1 | ||
| Planet gear | 1821.060.016 | Napęd i przekładnia | 3 | ||
| Planet carrier cpl. | 1832.039.165 | Napęd i przekładnia | 1 | ||
| Spacer disc · Ø12/24x0.5 | 1917.401.125 | Łożyska i elementy mechaniczne | 1 | ||
| Pan head screw · M4x8 | 1912.804.084 | Łożyska i elementy mechaniczne | 3 | ||
| Shim ring · Ø4/8x1 | 1917.411.048 | Łożyska i elementy mechaniczne | 2 | ||
| Flange cpl. | 1832.039.287 | Napęd i przekładnia | 1 | ||
| Slide bearing · Ø4/5.5x6 | 1935.504.060 | Łożyska i elementy mechaniczne | 1 | ||
| Needle bushing · Ø10/14x15 | 1933.710.150 | Łożyska i elementy mechaniczne | 1 | ||
| Strap guide front 13mm | 1832.031.051 | Prowadzenie taśmy | 1 | ||
| Counter sunk screw Torx · M4x6 | 1912.204.064 | Łożyska i elementy mechaniczne | 2 / 6 | ||
| Cam disk | 1832.039.281 | Napinanie taśmy | 1 | ||
| Planet gear | 1821.060.014 | Napęd i przekładnia | 3 | ||
| Tension wheelZalecana wg katalogu | 1821.047.035 | Napinanie taśmy | 1 | ||
| Rocker cpl. | 1832.031.110 | Napinanie taśmy | 1 | ||
| Tooth plateZalecana wg katalogu | 1821.048.028 | Napinanie taśmy | 1 | ||
| Pan head screw Torx | 1832.039.285 | Łożyska i elementy mechaniczne | 1 | ||
| Strap guide front 13mm | 1832.031.116 | Prowadzenie taśmy | 1 | ||
| Clutch shaft | 1832.039.263 | Napinanie taśmy | 1 | ||
| Threaded bushing | 1832.039.266 | Łożyska i elementy mechaniczne | 1 | ||
| Wrap spring | 1821.012.037 | Łożyska i elementy mechaniczne | 1 | ||
| Flanged bushing | 1821.020.192 | Łożyska i elementy mechaniczne | 1 | ||
| Bearing bolt | 1832.039.267 | Łożyska i elementy mechaniczne | 1 | ||
| Slide bearing · Ø5/7x5 | 1935.505.050 | Łożyska i elementy mechaniczne | 1 | ||
| Shim ring · Ø8/14x0.3 | 1917.411.083 | Łożyska i elementy mechaniczne | 1 | ||
| Bolt | 1832.039.262 | Łożyska i elementy mechaniczne | 1 | ||
| Blocking lever | 1832.031.108 | Napinanie taśmy | 1 | ||
| Retaining ring · Ø8 | 1920.108.102 | Łożyska i elementy mechaniczne | 2 | ||
| Blocking roller | 1832.039.265 | Napinanie taśmy | 1 | ||
| Bolt | 1832.022.186 | Łożyska i elementy mechaniczne | 1 | ||
| Shim ring · Ø5/10x0.2 | 1917.411.052 | Łożyska i elementy mechaniczne | 3 | ||
| Reset lever cpl. | 1832.031.124 | Napinanie taśmy | 1 | ||
| Retaining ring · Ø4 | 1920.104.072 | Łożyska i elementy mechaniczne | 3 | ||
| Support | 1832.031.115 | Napinanie taśmy | 1 | ||
| Sleeve | 1832.022.272 | Łożyska i elementy mechaniczne | 1 | ||
| Compression springZalecana wg katalogu | 1821.010.144 | Łożyska i elementy mechaniczne | 1 | ||
| Ball · Ø8 | 1925.010.802 | Łożyska i elementy mechaniczne | 1 | ||
| Compression springZalecana wg katalogu | 1821.010.143 | Łożyska i elementy mechaniczne | 1 | ||
| Pusher | 1821.033.031 | Napinanie taśmy | 1 | ||
| Set screw · M12x8 | 1910.412.084 | Łożyska i elementy mechaniczne | 1 | ||
| Set screw · M8x6 | 1910.408.064 | Łożyska i elementy mechaniczne | 1 | ||
| Counter sunk screw Torx · M4x5 | 1912.204.054 | Łożyska i elementy mechaniczne | 1 | ||
| Rocker lever cpl. | 1832.031.105 | Napinanie taśmy | 1 | ||
| Toothed segment | 1832.039.288 | Napinanie taśmy | 1 | ||
| MotorZalecana wg katalogu | 1821.140.104 | Napęd i przekładnia | 1 | ||
| Motor support cpl. | 1832.022.269 | Napęd i przekładnia | 1 | ||
| Counter sunk screw · M3x8 | 1912.203.086 | Łożyska i elementy mechaniczne | 6 | ||
| Shim ring · Ø4/8x0.1 | 1917.411.041 | Łożyska i elementy mechaniczne | 3 | ||
| Shoulder screw · M5 | 1821.027.037 | Łożyska i elementy mechaniczne | 2 | ||
| Cylinder head screw · M4x30Sprawdź oznaczenie | 1913.204.304 | Łożyska i elementy mechaniczne | 1 | ||
| Cable harness rocker leverZalecana wg katalogu | 1821.151.050 | Elektronika i sterowanie | 1 | ||
| Cylinder head screw · M3x10 | 1911.003.104 | Łożyska i elementy mechaniczne | 2 | ||
| Cable harness housingZalecana wg katalogu | 1821.151.052 | Elektronika i sterowanie | 1 | ||
| Cable harness welding unitZalecana wg katalogu | 1821.151.054 | Elektronika i sterowanie | 1 | ||
| Ball bearing · Ø30/37x4 | 1930.170.302 | Łożyska i elementy mechaniczne | 1 | ||
| Excentric cam | 1832.022.247 | Napęd i przekładnia | 1 | ||
| Planet gear | 1821.060.023 | Napęd i przekładnia | 3 | ||
| Spacer disc · Ø12/24x0.2 | 1917.401.122 | Łożyska i elementy mechaniczne | 1 | ||
| Planet carrier cpl. | 1832.039.203 | Napęd i przekładnia | 1 | ||
| Planet gear | 1821.060.024 | Napęd i przekładnia | 6 | ||
| Shim ring · Ø6/12x0.2 | 1917.411.062 | Łożyska i elementy mechaniczne | 2 | ||
| Planet carrier cpl. | 1832.039.201 | Napęd i przekładnia | 1 | ||
| Ring | 1821.020.151 | Łożyska i elementy mechaniczne | 1 | ||
| Bearing support | 1832.022.248 | Łożyska i elementy mechaniczne | 1 | ||
| Belt pulley mountedZalecana wg katalogu | 1832.033.018 | Napęd i przekładnia | 1 | ||
| Ball bearing · Ø15/24x5 | 1930.180.152 | Łożyska i elementy mechaniczne | 2 | ||
| Bevel pinion cpl.Zalecana wg katalogu | 1821.061.037 | Napęd i przekładnia | 1 | ||
| Retaining ring · Ø15 | 1920.215.102 | Łożyska i elementy mechaniczne | 1 | ||
| Shift lever cpl. | 1832.022.249 | Zgrzewanie i odcinanie | 1 | ||
| Yoke spring | 1821.012.038 | Łożyska i elementy mechaniczne | 1 | ||
| Bolt | 1821.031.060 | Łożyska i elementy mechaniczne | 1 | ||
| Bolt | 1832.022.163 | Łożyska i elementy mechaniczne | 1 | ||
| Bolt | 1821.035.011 | Łożyska i elementy mechaniczne | 1 | ||
| Spring assembly | 1832.022.254 | Łożyska i elementy mechaniczne | 1 | ||
| Cylinder head screw Torx · M4 | 1821.027.063 | Łożyska i elementy mechaniczne | 3 | ||
| Swivel bearing | 1832.022.234 | Łożyska i elementy mechaniczne | 1 | ||
| Ball bearing · Ø7/19x6 | 1930.100.072 | Łożyska i elementy mechaniczne | 2 | ||
| Eccentric shaft | 1832.022.240 | Zgrzewanie i odcinanie | 1 | ||
| Needle bearing · Ø10/17x12 | 1933.210.120 | Łożyska i elementy mechaniczne | 1 | ||
| Welding shoe | 1832.022.257 | Zgrzewanie i odcinanie | 1 | ||
| Ball · Ø5 | 1925.010.502 | Łożyska i elementy mechaniczne | 4 | ||
| Supporting disk | 1832.022.165 | Zgrzewanie i odcinanie | 1 | ||
| Pinion | 1832.022.139 | Zgrzewanie i odcinanie | 1 | ||
| Toothed belt · 158.2MGT-9Zalecana wg katalogu | 1821.067.011 | Zgrzewanie i odcinanie | 1 | ||
| Washer | 1821.020.147 | Łożyska i elementy mechaniczne | 1 | ||
| Cylinder head screw · M4x8 | 1911.304.084 | Łożyska i elementy mechaniczne | 1 | ||
| Bolt | 1832.022.273 | Łożyska i elementy mechaniczne | 1 | ||
| KnifeZalecana wg katalogu | 1821.209.038 | Zgrzewanie i odcinanie | 1 | ||
| Flanged bushing | 1832.022.238 | Łożyska i elementy mechaniczne | 1 | ||
| Compression spring · Ø4.2x0.8x11Zalecana wg katalogu | 1821.010.141 | Łożyska i elementy mechaniczne | 2 | ||
| Compression spring · Ø4.1x0.8x24 | 1821.010.020 | Łożyska i elementy mechaniczne | 1 | ||
| Compression spring | 1821.010.142 | Łożyska i elementy mechaniczne | 1 | ||
| Lever strap guide cpl. | 1832.042.065 | Prowadzenie taśmy | 1 | ||
| Side cover · Grivory | 1832.011.346 | Obudowa i osłony | 1 | ||
| Bearing bolt | 1821.035.007 | Łożyska i elementy mechaniczne | 1 | ||
| Strap guide rear 16mm | 1832.041.018 | Prowadzenie taśmy | 1 | ||
| Strap guide rear 13mm | 1832.041.019 | Prowadzenie taśmy | 1 | ||
| Strap guide rear 13mm | 1832.042.043 | Prowadzenie taśmy | 1 | ||
| Cylinder head screw Torx · M4x6 | 1913.904.064 | Łożyska i elementy mechaniczne | 1 | ||
| Cylinder head screw Torx · M4x20 | 1913.904.204 | Łożyska i elementy mechaniczne | 1 | ||
| Cylinder head screw Torx · M4x12 | 1913.904.125 | Łożyska i elementy mechaniczne | 10 | ||
| Housing parts setZalecana wg katalogu | 1832.011.379 | Obudowa i osłony | 1 | ||
| Type plate | 1821.091.096 | Elektronika i sterowanie | 1 | ||
| Name plate | 1821.090.027 | Obudowa i osłony | 1 | ||
| Warning label | 1821.092.010 | Obudowa i osłony | 1 | ||
| Mounting support connector | 1821.163.235 | Elektronika i sterowanie | 1 | ||
| Pan head PT-screw Torx · KA 40x16 | 1914.840.162 | Łożyska i elementy mechaniczne | 12 | ||
| Pan head PT-screw Torx · KA 30x8 | 1914.830.088 | Łożyska i elementy mechaniczne | 3 | ||
| Actuator | 1832.011.329 | Elektronika i sterowanie | 1 | ||
| Compression spring | 1821.010.149 | Łożyska i elementy mechaniczne | 1 | ||
| Mandatory sign | 1821.091.100 | Obudowa i osłony | 1 | ||
| Protection plate | 1832.011.181 | Obudowa i osłony | 1 | ||
| Switch button | 1832.011.328 | Elektronika i sterowanie | 1 | ||
| Compression spring · Ø5x0.6x14 | 1821.010.054 | Łożyska i elementy mechaniczne | 1 | ||
| Leaf spring | 1821.013.006 | Łożyska i elementy mechaniczne | 1 | ||
| Contact plate clamp | 1832.011.319 | Elektronika i sterowanie | 1 | ||
| LCD Operating unit EU/US, incl. 240Zalecana wg katalogu | 1832.011.317 | Elektronika i sterowanie | 1 | ||
| LCD Operating unit CN, incl. 240 | 1832.011.357 | Elektronika i sterowanie | 1 | ||
| Protection cover set | 1832.011.399 | Elektronika i sterowanie | 1 | ||
| Printed circuit board solderedZalecana wg katalogu | 1821.152.111 | Elektronika i sterowanie | 1 | ||
| Welding button | 1832.011.322 | Elektronika i sterowanie | 1 | ||
| Belt cover | 1832.022.259 | Obudowa i osłony | 1 | ||
| Cable clamp | 1821.151.056 | Elektronika i sterowanie | 4 | ||
| Battery 18V/2.0Ah Li-Ion EUZalecana wg katalogu | 2187.011 | Akumulatory i ładowarki | 1 | ||
| Battery 18V/2.0Ah Li-Ion US BAT 612Zalecana wg katalogu | 2187.012 | Akumulatory i ładowarki | 1 | ||
| Battery charger AL 1880 CV EU | 2188.020 | Akumulatory i ładowarki | 1 | ||
| Battery charger BC 1880 CV US | 2188.021 | Akumulatory i ładowarki | 1 | ||
| Battery charger AL 1880 CV JP | 2188.022 | Akumulatory i ładowarki | 1 | ||
| Battery charger AL 1880 CV AU | 2188.023 | Akumulatory i ładowarki | 1 | ||
| Wire brush · Zeintra / 21242 | 1821.901.004 | Narzędzia i opcje | 1 | ||
| Screwdriver Torx T20 | 1990.102.020 | Narzędzia i opcje | 1 | ||
| Offset screwdriver | 1821.901.007 | Narzędzia i opcje | 1 | ||
| Protection plate set | 2189.010 | Narzędzia i opcje | — | ||
| FCC-cable | 1821.163.233 | Elektronika i sterowanie | 1 | ||
| Protection cover set | 2189.011 | Narzędzia i opcje | — | ||
| Suspension bow set | 2189.012 | Narzędzia i opcje | — | ||
| Cylinder head screw Torx · M4 | 1821.027.064 | Narzędzia i opcje | 3 | ||
| Cylinder head screw Torx · M5x10 | 1913.905.103 | Narzędzia i opcje | 2 | ||
| Screwdriver Torx X25 | 1821.901.011 | Narzędzia i opcje | 1 |
Nie znaleźliśmy takiego oznaczenia
Prześlij zdjęcie części i tabliczki. Pomożemy ustalić właściwy numer.
* Liczba sztuk w zestawieniu konstrukcyjnym producenta. Nie oznacza ilości na magazynie ani minimalnego zamówienia. Powtórzone wystąpienia tego samego numeru są zachowane w szczegółach części. Numer OEM identyfikuje artykuł; oferowane wykonanie potwierdzamy przy wycenie.

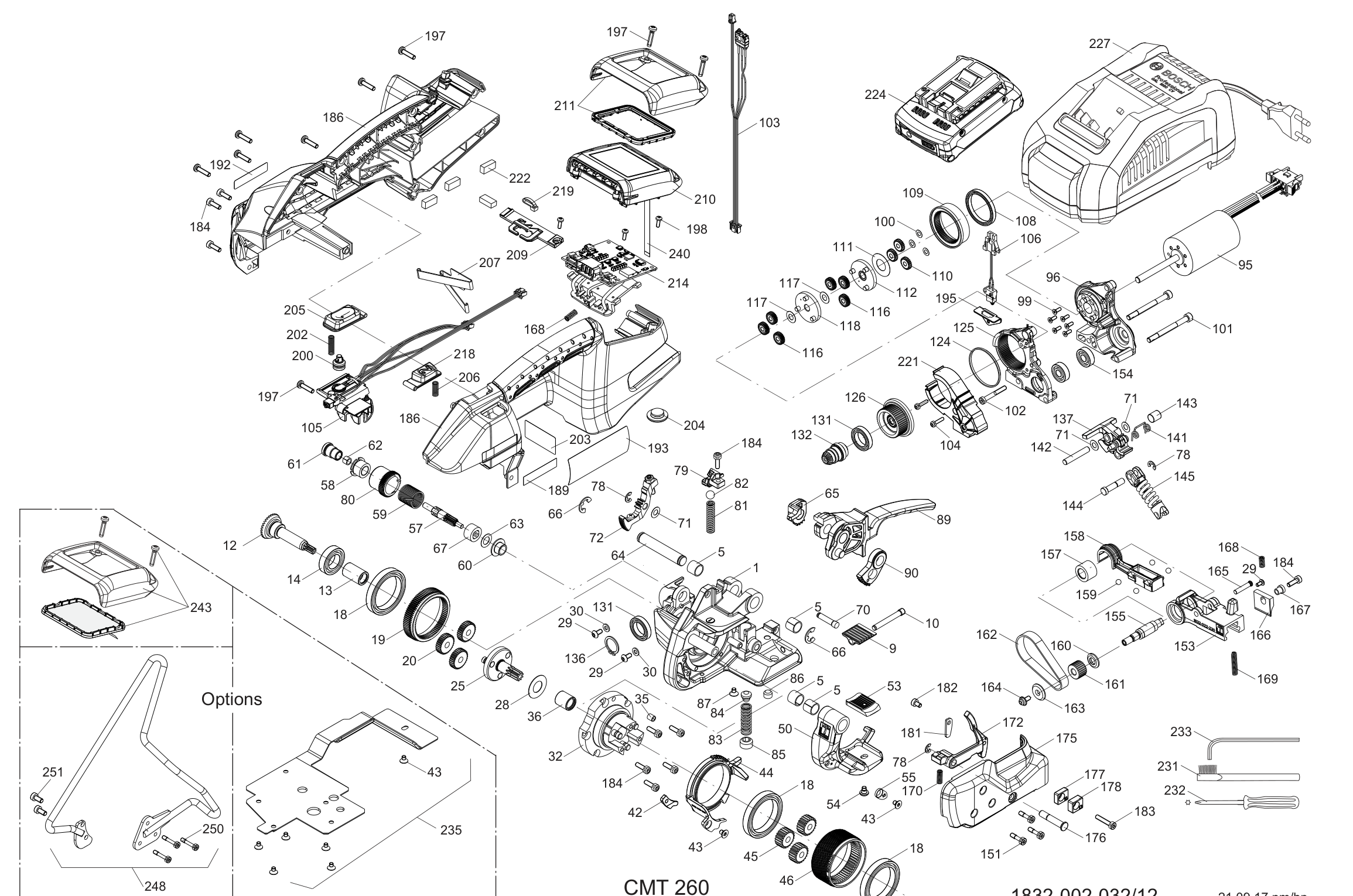

Wskaż część na rysunku
Kliknij oznaczenie pozycji. Powiększ rysunek, aby odczytać drobne elementy.
Trzy elementy warte kontroli
Koło napinające, płytka zębata i nóż wskazane w dokumentacji CMT 260.
Koło napinające
1821.047.035Przesuwa i napina taśmę. Przy poślizgu sprawdź zabrudzenia, ząbkowanie, taśmę oraz ustawienia naciągu.
Płytka zębata
1821.048.028Przytrzymuje taśmę w mechanizmie napinania. Stan i czystość zębów trzeba oceniać razem z kołem napinającym.
Nóż
1821.209.038Odcina górną taśmę w cyklu bandowania. Brak odcięcia wymaga sprawdzenia przyczyny i właściwego doboru elementu.
Przed czyszczeniem lub pracami przy mechanizmie wyjmij akumulator. Stosuj procedury z instrukcji; dobór części do konkretnego egzemplarza potwierdzamy osobno.
Sprawdź konfigurację i objaw
Dwa ustawienia prowadzenia taśmy i dwa zakresy naciągu.
CMT 260 — najważniejsze parametry
| Taśma | PP / PET · 0,5–1,0 mm |
| Szerokość | 12–13 mm lub 15–16 mm |
| Naciąg standardowy | 900–2500 N |
| Naciąg soft | 400–1360 N |
| Prędkość napinania | 0–220 mm/s |
| Połączenie | Zgrzew tarciowy |
| Tryby pracy | Ręczny / półautomatyczny / automatyczny |
| Masa z akumulatorem | 3,8 kg |
| Wymiary | 370 × 141 × 135 mm |
| Akumulator | Li-Ion 18 V / 2,0 Ah |
Instrukcja PL V03.17, fizyczne strony 30–31. Prowadnice dobiera się do konfiguracji; zakres 12–16 mm nie oznacza dowolnego ustawienia pośredniego.
Co dzieje się z urządzeniem?
Objaw lub kod błędu nie wskazuje automatycznie części do wymiany. Wadliwe wiązanie trzeba wykonać ponownie przed transportem.
Prowadnice muszą odpowiadać taśmie
Sprawdź szerokość używanej taśmy i zdjęcia obecnego prowadzenia.
Konfiguracja 13 mm
Prowadnice przednie: 1832.031.051 i 1832.031.116. Prowadnice tylne: 1832.041.019 i 1832.042.043.
Konfiguracja 16 mm
Tylna prowadnica: 1832.041.018. Zmiana konfiguracji obejmuje właściwy dobór i montaż prowadnic opisany w instrukcji.
Numery wskazane w instrukcji i katalogu nie stanowią potwierdzenia kompletności oferowanego zestawu przezbrojeniowego. Zakres dostawy ustalamy w zapytaniu.
Nie znasz numeru? Zacznij od maszyny.
Przygotuj zdjęcie tabliczki, szerokość taśmy, zdjęcia części i opis objawu. Jeśli potrzebna jest diagnostyka, poprowadzimy zgłoszenie serwisowe.
Rysunki, lista części i instrukcja
Każdy dokument ma określone wydanie i zakres zastosowania.
Katalog CMT 260
Wyciąg: zakres dokumentu oraz oryginalne strony 8–12 dotyczące CMT 260. Od B/17042000.
Otwórz katalog i rysunek ↗Instrukcja obsługi
Obsługa, parametry, konserwacja i kody błędów. Wspólna instrukcja CLT 130 / CMT 260 / CHT 450.
Otwórz instrukcję PL ↗Folder modelu CMT 260
Opis zastosowania i podstawowe parametry. Szczegóły konfiguracji podaje instrukcja obsługi.
Otwórz folder ↗Najczęstsze pytania
Jak znaleźć część, gdy znam numer OEM?
Wpisz numer w wyszukiwarce, również bez kropek i spacji. Sprawdź pozycję, opis i wydanie dokumentacji. Dodaj artykuł do zapytania, aby ustalić dopasowanie, wykonanie i warunki dostawy.
Czy część w katalogu pasuje do mojej CMT 260?
Katalog V09.17 obejmuje urządzenia od B/17042000. Potrzebne jest sprawdzenie numeru seryjnego, konfiguracji i ewentualnych zmian maszyny. Numer pozycji na rysunku służy identyfikacji w tym wydaniu dokumentacji.
Czy części wersji 13 i 16 mm są takie same?
Prowadnice taśmy zależą od ustawienia szerokości. Przy zapytaniu podaj używaną szerokość i prześlij zdjęcia prowadzenia. Dopasowanie innych elementów sprawdzamy według numeru i egzemplarza.
Co wysłać, jeśli nie mam numeru części?
Zdjęcie tabliczki z modelem i numerem seryjnym, zdjęcie elementu oraz jego miejsca w maszynie, szerokość taśmy i opis problemu lub kod błędu. Brak części danych nie blokuje rozpoczęcia zgłoszenia.
Czy można zamówić kilka części w jednym zapytaniu?
Tak. Dodaj wybrane elementy, ustaw ilości i pobierz treść zapytania albo otwórz wiadomość e-mail. Cenę, dostępność i termin ustalamy dla poszczególnych pozycji.
Czy 800 wiązań na akumulatorze jest gwarantowane?
Instrukcja podaje 200–800 wiązań na jednym ładowaniu, zależnie od taśmy, naciągu i opakowania. Akumulator opisany dla CMT 260 to Li-Ion 18 V / 2,0 Ah.
Jak często planować czyszczenie i przegląd?
Instrukcja wskazuje codzienne czyszczenie powyżej 300 wiązań dziennie i cotygodniowe przy 100–300, a przy zabrudzeniu częściej. Kontrola specjalistyczna: co 2 lata lub po 80 000 wiązań. Przed pracami wyjmij akumulator.
Czy części CMT 250 lub innych marek pasują do CMT 260?
Sama nazwa rodziny lub podobieństwo elementu nie potwierdzają zamienności. Zastosowanie części z innego modelu wymaga dokumentacji albo potwierdzenia technicznego dla wskazanego egzemplarza.
