Rampa najazdowa owijarki do palet Cyklop CTT
Rampa najazdowa do owijarki Cyklop CTT umożliwia wygodny wjazd wózkiem paletowym na talerz obrotowy owijarki. PackFix dostarcza rampy i części ramp do owijarek CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300, w tym wersje dla talerza Ø1650 mm, Ø2200 mm oraz rampy do konfiguracji z wagą. Pomagamy dobrać rampę po modelu maszyny, średnicy talerza, numerze seryjnym i sposobie załadunku palety.
Rampa najazdowa do owijarki Cyklop CTT to element wyposażenia umożliwiający wygodny wjazd wózkiem paletowym z paletą bezpośrednio na talerz obrotowy owijarki. Stosuje się ją przede wszystkim wtedy, gdy palety są podawane ręcznie lub za pomocą paleciaka, a nie wózkiem widłowym.
Rampa jest szczególnie przydatna przy owijarkach talerzowych Cyklop CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300, czyli maszynach przeznaczonych do półautomatycznego owijania palet folią stretch. Model Cyklop CTT 215 jest opisywany przez producenta jako owijarka z jednostką power pre-stretch do rozciągania folii do 300%, wysoką wydajnością, niskimi wymaganiami serwisowymi i łatwą obsługą.
Do czego służy rampa najazdowa?
Rampa najazdowa ułatwia:
- wprowadzenie palety na talerz owijarki,
- zdjęcie owiniętej palety z talerza,
- obsługę maszyny wózkiem paletowym,
- pracę operatora przy cięższych ładunkach,
- ograniczenie wysiłku fizycznego podczas załadunku,
- poprawę ergonomii stanowiska pakowania.
Na stronie OwijarkiDoPalet.pl zastosowanie rampy opisano jako znaczne ułatwienie załadunku i zdjęcia palety z talerza. Długość rampy oraz niewielki kąt nachylenia pozwalają na wygodny wjazd wózka paletowego nawet z ciężką paletą.
Rampa jako opcja do owijarek Cyklop CTT
W katalogu części i opcji CTT 200/210/215/230/300 rampa występuje jako grupa Access ramps, czyli rampy dostępowe / najazdowe. Katalog pokazuje dostępność ramp dla modeli CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300.
W katalogu występują m.in. następujące wersje:
| Numer opcji | Opis | Zastosowanie |
|---|---|---|

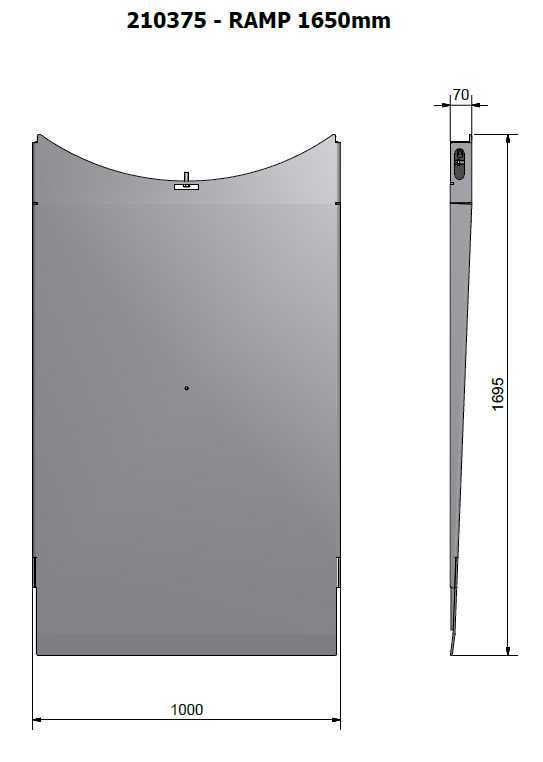

| 210375 | Ramp Ø1650 mm | rampa do talerza Ø1650 mm |

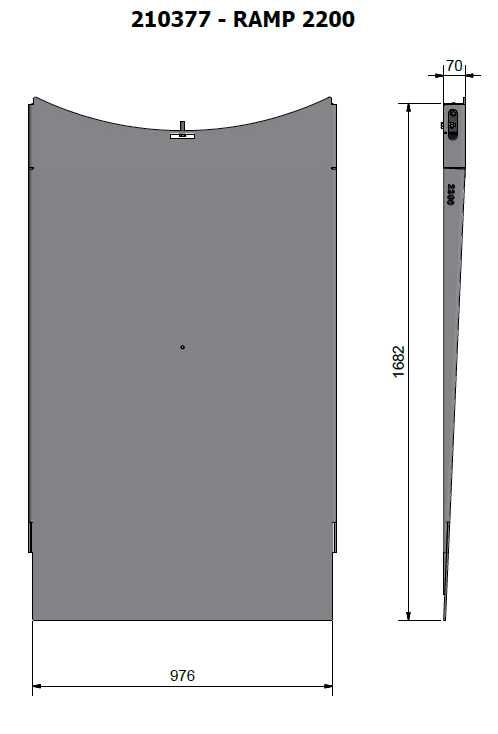

| 210377 | Ramp Ø2200 mm | rampa do talerza Ø2200 mm |
| 210528 | Ramp for scale Ø1650 mm | rampa do wersji z wagą, talerz Ø1650 mm |
| 210579 | Ramp for scale Ø2200 mm | rampa do wersji z wagą, talerz Ø2200 mm |
Katalog wskazuje również elementy składowe ramp, m.in. właściwą rampę, śruby i nakrętki montażowe. Dla rampy 210375 Ø1650 mm występuje m.in. część 371053 Ramp 1650 mm, a dla rampy 210377 Ø2200 mm część 371149 Ramp 2200 mm.
Rampa do CTT 215 – kiedy jest potrzebna?
Rampa najazdowa jest dobrym rozwiązaniem, gdy:
- operator ładuje paletę na owijarkę paleciakiem,
- owijarka stoi bez zagłębienia w posadzce,
- palety są zbyt ciężkie do ręcznego manewrowania,
- stanowisko ma obsługiwać wiele palet dziennie,
- użytkownik chce ograniczyć użycie wózka widłowego przy samej owijarce,
- maszyna pracuje w magazynie, produkcji, co-packingu lub strefie wysyłkowej.
Na stronie dotyczącej CTT 200 wskazano, że załadunek może odbywać się wózkiem widłowym albo wózkiem paletowym z użyciem rampy, a operator uruchamia cykl owijania po ustawieniu palety na maszynie.
Rampa Ø1650 mm czy Ø2200 mm?
Dobór rampy zależy przede wszystkim od średnicy talerza owijarki:
Rampa Ø1650 mm
Najczęściej stosowana przy standardowych owijarkach do typowych palet EUR i stanowisk o mniejszej powierzchni. W katalogu CTT odpowiada jej opcja 210375 Ramp Ø1650 mm.
Rampa Ø2200 mm
Stosowana przy większym talerzu obrotowym, większych ładunkach lub niestandardowych paletach. W katalogu CTT odpowiada jej opcja 210377 Ramp Ø2200 mm.
Rampa do wersji z wagą
Jeżeli owijarka ma zintegrowaną wagę, należy zastosować rampę kompatybilną z tą konfiguracją. Katalog rozróżnia osobne pozycje: 210528 Ramp for scale Ø1650 mm i 210579 Ramp for scale Ø2200 mm.
Jakie części rampy możemy dostarczyć?
PackFix może pomóc w dostawie lub identyfikacji części związanych z rampą najazdową do owijarek Cyklop CTT, m.in.:
- kompletna rampa najazdowa Ø1650 mm,
- kompletna rampa najazdowa Ø2200 mm,
- rampa do wersji z wagą,
- śruby montażowe,
- nakrętki,
- elementy mocujące,
- elementy konstrukcyjne rampy,
- części do dopasowania rampy do konkretnej wersji owijarki.
W katalogu części dla ramp CTT wskazane są m.in. elementy montażowe takie jak M6S M10x40, M6S M12x40 oraz nakrętki M6M 10.
Kiedy wymienić lub zamówić nową rampę?
Rampa najazdowa może wymagać wymiany, naprawy lub ponownego doboru, gdy:
- została mechanicznie uszkodzona,
- odkształciła się po uderzeniu wózkiem,
- nie leży stabilnie na posadzce,
- śruby lub mocowania są zużyte,
- zmieniono talerz owijarki na większy,
- dołożono wagę do owijarki,
- stanowisko zostało przeniesione w nowe miejsce,
- obecna rampa ma zbyt stromy najazd dla używanego paleciaka.
Jak dobrać właściwą rampę do Cyklop CTT?
Przy zapytaniu o rampę warto podać:
- model owijarki: CTT 200 / CTT 210 / CTT 215 / CTT 230 / CTT 300,
- numer seryjny maszyny,
- średnicę talerza: Ø1650 mm lub Ø2200 mm,
- informację, czy maszyna ma wagę,
- zdjęcie obecnej rampy lub talerza,
- sposób załadunku: paleciak / wózek widłowy,
- typ palety i orientacyjny ciężar ładunku.
To ważne, ponieważ katalog CTT rozróżnia rampy standardowe i rampy do wersji z wagą, a także rampy dla różnych średnic talerza.
PackFix – rampa najazdowa i części do owijarek Cyklop CTT
PackFix dostarcza rampy najazdowe oraz części zamienne do owijarek Cyklop CTT, w tym do modeli CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300.
Pomagamy dobrać właściwą rampę do konkretnej konfiguracji maszyny: standardowej, z wagą, z talerzem Ø1650 mm lub Ø2200 mm.
Szybki kontakt:
605 318 315
kontakt@packfix.pl
PackFix.pl
Meta
Tytuł meta: Rampa najazdowa Cyklop CTT – części do owijarek palet
Opis meta: Rampa najazdowa do owijarek Cyklop CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300. Rampy Ø1650, Ø2200 oraz rampy do wersji z wagą.
Słowa kluczowe: rampa najazdowa Cyklop CTT, rampa do owijarki CTT 215, części Cyklop CTT, rampa Ø1650, rampa Ø2200, rampa do owijarki palet, PackFix
Źródła
- OwijarkiDoPalet.pl – opis zastosowania rampy najazdowej do owijarki.
- Cyklop – opis owijarki CTT 215 i parametrów pracy.
- OwijarkiDoPalet.pl – opis CTT 200 z informacją o załadunku paleciakiem z użyciem rampy.
- Katalog Spare parts – Options CTT 200/210/215/230/300, sekcja Access ramps.

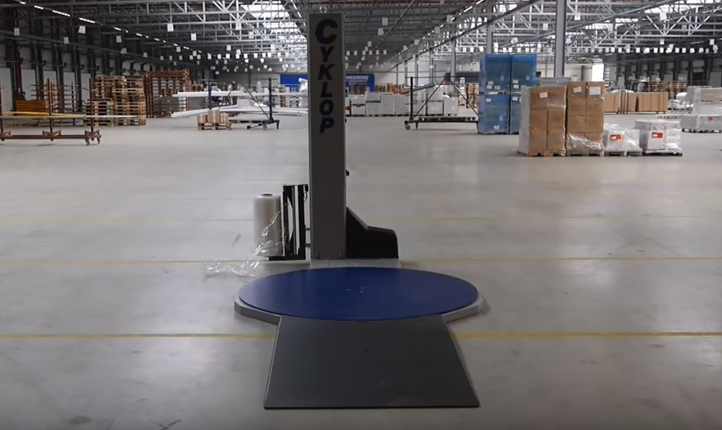

Co to jest najazd, rampa najazdowa
Jednym ze sposobów wstawienia i odebrania palety z owijarki palet za pomocą wózka paletowego (paleciaka) lub wózka widłowego jest zastosowanie rampy najazdowej (najazdu).
Poniżej przedstawione są parametry różnych modeli wózków paletowych stosowanych do standardowej rampy najazdowej owijarek Cyklop.
Korzyści z zastosowania rampy najazdowej
Zastosowanie rampy najazdowej to znaczne ułatwienie w załadunku palety na talerz owijarki oraz jej zdjęcie z talerza.
Długość rampy i niewielki kąt nachylenia pozwala na wygodny wjazd wózka paletowego nawet z bardzo ciężką paletą. Pracownik bez większego wysiłku może wjechać z ładunkiem na talerz owijarki, po owinięciu folią stretch ładunku odtransportować ją na samochód lub do miejsca składowania.
Duża różnorodność dostępnych ramp najazdowych pozwala na dobranie najodpowiedniejszego rozwiązania do pakowanego towaru.
Można dobrać rampę do owijarki o dowolnej wielkości talerza, do owijarki z wagą, można także przedłużyć rampę zgodnie z oczekiwaniami klienta.
Specjalna konstrukcja, wzmocniona ożebrowaniem pozwala na wjazd nawet ciężkim wózkiem elektrycznym z paletą.
Malowanie proszkowe rampy zabezpiecza ją przed szybkim ścieraniem i korozją podczas długotrwałej eksploatacji oraz poślizgiem kół w wózkach paletowych.
Masz więcej pytań, skontaktuj się z naszym specjalistą.

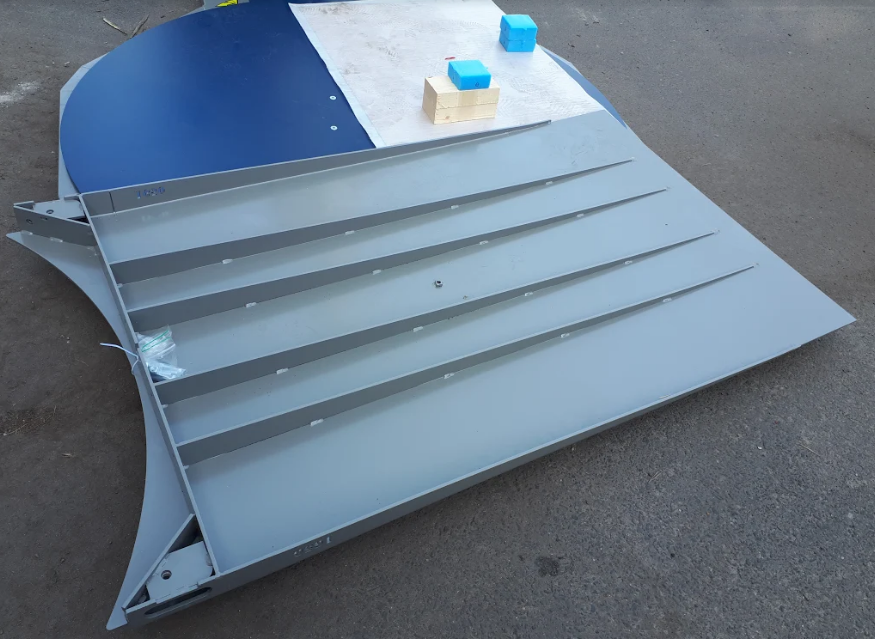

Budowa rampy najazdowej
Typowa rampa najazdowa do owijarki palet zbudowana jest ze stali, konstrukcja jest wzmocniona od spodu ożebrowaniem pozwalając na wjazd nawet ciężkim wózkiem z paletą.
Malowanie proszkowe rampy zabezpiecza ją przed szybkim ścieraniem i korozją podczas długotrwałej eksploatacji oraz poślizgiem kół w wózkach paletowych.
Rampa mocowana jest do owijarki śrubą. Po bogach rampy są śruby do centrowania rampy. Wysokość rampy można regulować także śrubami umieszczonymi po bokach rampy.
Wysokość rampy w najwyższym miejscu wynosi 63 mm, długość standardowej rampy wynosi 1650 mm, szerokość ok. 1000 mm
Wzmocnienie rampy najazdowej pozwala na wjazd nawet ciężkich wózków z paletą na talerz owijarki.
Inne części zamienne do owijarek palet Cyklop CTT
Części zamienne do owijarek Cyklop CTT obejmują elementy do modeli CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300. PackFix dostarcza części do talerza obrotowego, masztu, wózka folii, układu pre-stretch, czujników wysokości, ramp, docisku górnego, opcji wagi, szafy sterowniczej, automatycznego cięcia folii oraz elementów bezpieczeństwa. Pomagamy dobrać części po modelu maszyny, numerze seryjnym, średnicy talerza, wysokości roboczej, kodzie katalogowym lub zdjęciu uszkodzonego elementu.
PackFix dostarcza części zamienne do owijarek palet Cyklop CTT – w tym do modeli CTT 200, CTT 210, CTT 215, CTT 230 i CTT 300. Są to półautomatyczne owijarki talerzowe do zabezpieczania ładunków na paletach folią stretch, wykorzystywane w produkcji, logistyce, magazynach, centrach dystrybucyjnych i e-commerce.
Model Cyklop CTT 215 jest opisywany przez producenta jako owijarka stretch o wysokiej wydajności, wyposażona w jednostkę power pre-stretch do rozciągu folii do 300%, prędkość owijania 12 obr./min, obsługę do 40 palet/h oraz 5 programów standardowych + 1 manualny.
Na stronie OwijarkiDoPalet.pl seria CTT występuje jako grupa talerzowych owijarek Cyklop, obejmująca m.in. modele CTT 210, CTT 215, CTT 230 i CTT 300, a oferta DI-ZET obejmuje sprzedaż, wynajem, serwis i dobór owijarek do palet.
Lista części zamiennych do owijarek Cyklop CTT
Do jakich owijarek CTT dostarczamy części?
Dostarczamy części zamienne i elementy serwisowe do owijarek:
- Cyklop CTT 200
- Cyklop CTT 210
- Cyklop CTT 215
- Cyklop CTT 215 HS
- Cyklop CTT 230
- Cyklop CTT 300
- wersji z talerzem Ø1650 mm
- wersji z talerzem Ø2200 mm
- wersji z talerzem Ø2200 mm + 500 mm
- wersji z rampą, wagą, dociskiem górnym, cięciem automatycznym, czujnikami wysokości i opcjami specjalnymi
Katalog Spare parts – Options CTT 200/210/215/230/300 obejmuje części i opcje do maszyn CTT 200, 210, 215, 230 i 300, w tym osprzęt do górnego docisku, czujników wysokości, ram ochronnych, ramp, wagi, szafy sterowniczej, talerza, uchwytu folii, podwyższonego chassis i elementów antystatycznych.
Jakie części zamienne do Cyklop CTT oferujemy?
1. Części do talerza obrotowego i podstawy
Dostarczamy elementy związane z talerzem roboczym, podstawą i zabezpieczeniem strefy pracy:
- talerze obrotowe,
- płyty talerza,
- elementy stołu z powierzchnią antypoślizgową,
- ramy ochronne podłogowe,
- elementy chassis,
- elementy dystansowe,
- śruby, nakrętki i mocowania,
- osłony i elementy zabezpieczające.
W katalogu opcji CTT występują m.in. floor protection frame Ø1650 mm, floor protection frame Ø2200 mm, floor protection frame Ø2200 mm + 500 mm oraz turntable kit rough surface, czyli zestaw talerza z powierzchnią szorstką.
2. Części do masztu, wózka folii i prowadzenia
Do układu masztu oraz ruchu wózka folii dostarczamy m.in.:
- profile masztu,
- osłony masztu,
- łańcuchy rolkowe,
- ogniwa łańcucha,
- prowadniki kablowe,
- jednostki pozycji krańcowej,
- wózki / carriage assembly,
- rolki prowadzące,
- łożyska,
- elementy napędowe i mocujące.
W katalogu CTT dla zespołów Topplate Mast LH=2200 / 2600 / 3000 mm występują m.in. carriage assy., limit position unit, roller chain RS 08B, cable chain, mast profile, cover i split box.
3. Części do wózka folii i systemu pre-stretch
W przypadku owijarek CTT szczególnie ważne są części związane z podawaniem i rozciąganiem folii:
- rolki pre-stretch,
- rolki prowadzące folię,
- napędy wózka,
- łożyska rolek,
- elementy docisku folii,
- uchwyty folii,
- elementy antystatyczne,
- czujniki i przewody.
Cyklop podaje, że CTT 215 posiada jednostkę power pre-stretch pozwalającą rozciągać folię do 300%, dlatego prawidłowy stan rolek, napędu i prowadzenia folii ma bezpośrednie znaczenie dla zużycia folii, jakości stabilizacji ładunku oraz kosztu owinięcia palety.
4. Części do docisku górnego
Do wersji CTT wyposażonych w docisk górny dostarczamy:
- maszt docisku,
- belki docisku,
- płyty dociskowe okrągłe Ø700 mm,
- płyty dociskowe prostokątne 600 × 1000 mm,
- elementy piankowe,
- łożyska osiowe i ślizgowe,
- sprężyny,
- czujniki,
- przewody M12,
- śruby i elementy montażowe.
Katalog CTT rozróżnia płyty dociskowe dla różnych wysokości ładunku: 2200 mm, 2600 mm i 3000 mm, a także wersje dla talerzy Ø1650 mm, Ø2200 mm oraz Ø2200 mm + 500 mm.
5. Czujniki wysokości palety
Dostarczamy części do układów rozpoznawania wysokości ładunku:
- czujniki ultradźwiękowe,
- czujniki laserowe,
- uchwyty czujników,
- elementy mocujące,
- przewody i akcesoria montażowe.
W katalogu CTT występują dwie opcje rozpoznawania wysokości: 210282 Ultrasonic sensor oraz 901770 Laser sensor / Distance height sensor.
6. Rampy najazdowe i elementy do obsługi paleciakiem
Do owijarek CTT dostarczamy rampy i elementy dostępowe:
- rampy Ø1650 mm,
- rampy Ø2200 mm,
- rampy do wersji z wagą,
- śruby i mocowania ramp,
- elementy podwyższające chassis.
W katalogu opcji znajdują się m.in. 210375 Ramp Ø1650 mm, 210377 Ramp Ø2200 mm, 210528 Ramp for scale Ø1650 mm oraz 210579 Ramp for scale Ø2200 mm.
7. Części do opcji wagi
Dostarczamy elementy do owijarek CTT wyposażonych w wagę:
- zestawy wagowe,
- belki tensometryczne,
- stopy pod czujniki wagowe,
- skrzynki sumujące,
- mierniki wagowe,
- poziomice,
- elementy dystansowe,
- zestawy podwyższające pod wagę.
Katalog CTT pokazuje opcję 210405 Scale kit, obejmującą m.in. load cell 1000 kg, summing box, Stathmos 3070, elementy dystansowe i stopy pod czujniki.
8. Części do szafy sterowniczej i panelu
Dostarczamy elementy związane ze sterowaniem i osłonami:
- osłony przycisków,
- uchwyty i wsporniki szafy,
- szafy ścienne,
- szafy wolnostojące,
- prowadniki kablowe,
- listwy montażowe,
- zaślepki,
- przewody i elementy montażowe.
W katalogu CTT występują m.in. 210421 Button cover, 210431 Wall mounted cabinet oraz 210432 Stand alone cabinet.
9. Części do automatycznego cięcia folii
Do wersji z automatycznym cięciem folii dostarczamy:
- noże,
- palce / elementy chwytające,
- nośniki noża,
- osłony,
- dystanse,
- łożyska,
- elektromagnesy,
- piny,
- przewody i elementy mocujące.
Katalog opcji CTT zawiera zespół 210383 Cutting device semi automatic, w którym występują m.in. knifeblade, finger, knife carrier, cover, bearing i solenoid.
Najczęściej poszukiwane części do owijarek Cyklop CTT
W praktyce serwisowej najczęściej poszukiwane są:
- rolki wózka folii,
- rolki pre-stretch,
- łożyska,
- łańcuchy masztu,
- prowadniki kablowe,
- czujniki wysokości,
- czujniki krańcowe,
- elementy docisku górnego,
- części do talerza obrotowego,
- rampy i elementy najazdowe,
- osłony i elementy bezpieczeństwa,
- płyty dociskowe,
- pasy, koła i elementy napędowe,
- części do szafy sterowniczej,
- elementy automatycznego cięcia folii.
Seria CTT jest wykorzystywana jako grupa półautomatycznych owijarek talerzowych, a OwijarkiDoPalet.pl wskazuje w ofercie m.in. modele CTT 210, CTT 215, CTT 230 i CTT 300 oraz sekcje związane z serwisem, naprawą i częściami zamiennymi do owijarek.
Kiedy wymienić części w owijarce Cyklop CTT?
Wymiana części może być potrzebna, gdy pojawiają się:
- nierówne rozciąganie folii,
- zrywanie folii podczas owijania,
- niestabilne prowadzenie wózka po maszcie,
- błędy odczytu wysokości palety,
- hałas w układzie talerza lub masztu,
- luzy na rolkach i łożyskach,
- problem z pracą docisku górnego,
- uszkodzone przewody lub prowadnik kablowy,
- zużyte rolki pre-stretch,
- problemy z automatycznym cięciem folii,
- uszkodzenia rampy, talerza lub ramy ochronnej,
- problemy z panelem sterowania albo szafą elektryczną.
Jak dobrać właściwą część?
Przy zapytaniu o część do owijarki Cyklop CTT najlepiej podać:
- model maszyny: np. CTT 210 / CTT 215 / CTT 230 / CTT 300,
- numer seryjny maszyny,
- średnicę talerza: np. Ø1650 mm / Ø2200 mm / Ø2200 + 500 mm,
- wysokość roboczą / load height: np. 2200 / 2600 / 3000 mm,
- informację, czy maszyna ma opcje: docisk, waga, rampa, czujnik laserowy, czujnik ultradźwiękowy, cięcie automatyczne,
- kod części lub pozycję z katalogu,
- zdjęcie uszkodzonego elementu,
- opis objawu awarii.
Katalog części i opcji CTT jest podzielony według zespołów oraz numerów opcji, dlatego poprawne wskazanie modelu maszyny i wyposażenia dodatkowego znacząco przyspiesza dobór części.
PackFix – części zamienne do Cyklop CTT
PackFix dostarcza części zamienne do owijarek palet Cyklop CTT – zarówno do standardowych maszyn talerzowych, jak i wersji z opcjami specjalnymi: dociskiem górnym, rampą, wagą, czujnikami wysokości, szorstkim talerzem, automatycznym cięciem folii, uchwytem folii oraz elementami antystatycznymi.
Pomagamy dobrać część po kodzie, numerze seryjnym, zdjęciu, pozycji z katalogu lub objawach awarii.
Szybki kontakt:
605 318 315
kontakt@packfix.pl
PackFix.pl
Meta
Tytuł meta: Części zamienne Cyklop CTT – owijarki palet CTT 210, CTT 215, CTT 230
Opis meta: Części zamienne do owijarek Cyklop CTT: rolki, łożyska, czujniki, części pre-stretch, docisk górny, rampy, talerz, maszt, wózek folii i automatyczne cięcie.
Słowa kluczowe: Cyklop CTT części, CTT 215 części zamienne, CTT 210 części, CTT 230 części, części do owijarki Cyklop, rolki pre-stretch CTT, czujnik wysokości CTT, docisk górny CTT, PackFix
Źródła
- Cyklop – Stretch Wrapper: CTT 215, opis modelu, pre-stretch do 300%, wydajność i parametry pracy.
- OwijarkiDoPalet.pl – oferta owijarek Cyklop CTT oraz sekcje sprzedaży, wynajmu, serwisu i części.
- Katalog Spare parts – Options CTT 200/210/215/230/300, Part No. 961067, rev. L.
Szybki kontakt
Aby przyspieszyć proces wyceny i zamówień części wyślij tabliczkę znamionową maszyny, listę części z numerami lub zadzwoń.
📞 605 318 315
📧 kontakt@packfix.pl
🌐 PackFix.pl
