PACKFIX / CZĘŚCI I SERWIS

Części do dyspensera Cyklop Lapomatic

Podawanie, nawilżanie, cięcie i sterowanie WAT. Sprawdź numery w dokumentacji i prześlij wersję oraz numer seryjny urządzenia.

Rysunek zespołów dyspensera Cyklop Lapomatic
Rysunek z archiwalnej dokumentacji Lapomatic — wersję należy potwierdzić

Zakres tej dokumentacji

Poniższe numery pochodzą z archiwalnej instrukcji Lapomatic, wcześniej udostępnionej na PackFix. Nie stanowią potwierdzenia zgodności z każdą wersją C25 lub Lapomatic 2.0. Przy zamawianiu podaj tabliczkę znamionową i wersję napięciową.

Części robocze i podawanie

W katalogu występują szczotka, komplet noży, rolki, kółko gumowe, elementy prowadzenia, sprężyny i wałek. Jeżeli taśma jest nierówno cięta lub nie podaje się płynnie, opisz obserwację; sam objaw nie określa przyczyny ani potrzebnej części.

Nawilżanie i sterowanie

Układ wody obejmuje między innymi butelkę, uchwyty, zbiornik i szczotkę. Dla elementów elektrycznych sprawdzamy oznaczenie, napięcie i wersję. W tabeli transformatorów znajdują się różne wykonania — nie należy traktować ich jako zamiennych.

Numery części z istniejącej dokumentacji

Wykazy zachowują numery OEM i pozycje opublikowane wcześniej na tej stronie. Zgodność z generacją urządzenia wymaga potwierdzenia.

Mechanika i elementy robocze

Poz.Kod częściOpis polskiOpis angielski
874008721zestaw sprężynSpring kit
1321005507szczotkaBrush
1574007169noże / komplet nożyKnives / Knife set
1674007170rolki / zestaw rolekRolls
1874007171kółko gumoweWheel with rubber
1974005359rolka Ø2020 diam. roll
2074007172płyty ustawcze / separatoryRoll guide plates
2174007137krzywkaCam
2274007164wałek napędowy kompletnyComplete shaft

Elektryka i sterowanie

Poz.Kod częściOpis polskiOpis angielski
274002697licznik impulsów / enkoderEncoder
374002170czytnikReader
474002189silnik z przekładniąMotoreducer
574008745osłona z klawiaturą cmSide cover with keyboard cm
574008746osłona z klawiaturą caleSide cover with keyboard inches
674002185płyta sterującaPC Board
974002183transformator 230 VTransformer 230 V
974008755transformator 115 VTransformer 115 V
974008757transformator 100 VTransformer 100 V
1274002181grzałka 24 VTop Heater 24 V

Woda i nawilżanie

Poz.Kod częściOpis polskiOpis angielski
1074002204butelka na wodęWater reservoir
1174005586uchwyty butelkiBottle holders
1274002181grzałka 24 VTop Heater 24 V
1321005507szczotkaBrush
1474003632pojemnik / zbiornik na wodę kompletnyComplete water tank

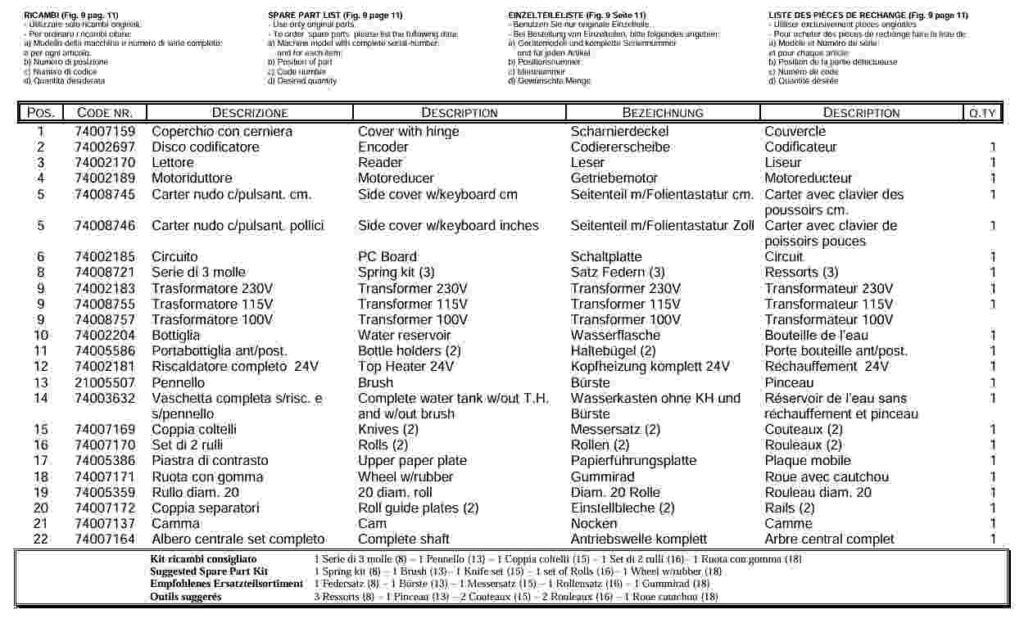

Lista części z dokumentacji Cyklop Lapomatic
Wykaz elementów z archiwalnej instrukcji.

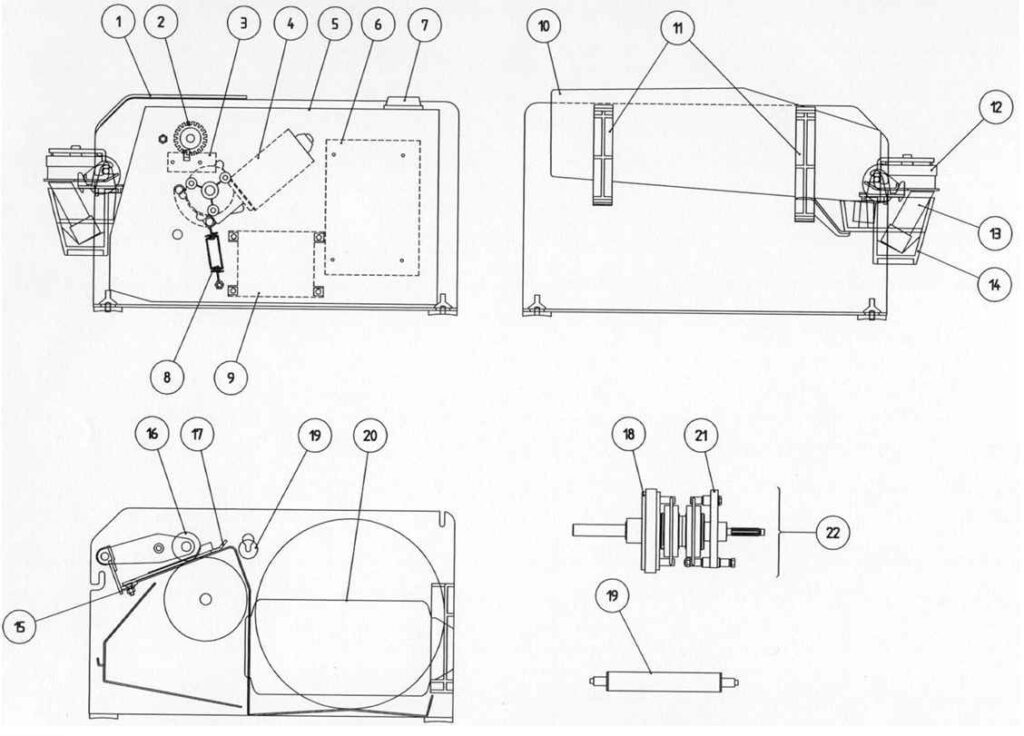

Rysunek z pozycjami części Cyklop Lapomatic
Pozycję należy zestawić z numerem części i wersją urządzenia.
